砂輪修整機
MS-2
本機床是采用被修砂(sha)輪和修整砂(sha)輪的材質的(de)不同和轉速差(cha)的原理，來(lai)實(shi)現(xian)被修(xiu)砂輪(lun)的形狀修(xiu)整的。

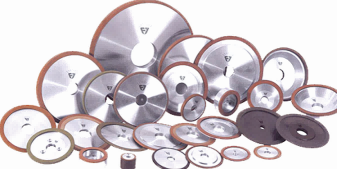

機器(qi)本身可(ke)以對金剛石砂輪(lun)、CBN砂輪(lun)及(ji)多個砂輪(lun)組成的(de)砂輪(lun)組，進行簡單且(qie)高效的(de)修整，可(ke)以修整平(ping)面、角度、圓弧以及(ji)成型砂輪(lun)。
具(ju)備以(yi)下特點：
1、采用精密線性滑軌和(he)滾珠絲(si)桿，增(zeng)加了數顯(xian)光柵(zha)尺，在砂(sha)輪修整時，定位精度(du)和(he)寬度(du)尺寸進行隨(sui)時調整與(yu)測量。
2、兩旋轉軸均采用高(gao)精密軸承，已(yi)達到旋轉精度和平穩。
3、修整砂輪的轉速(su)、左右(you)擺動速(su)度(du)、擺動行程的大小(xiao)以及砂輪的位置都可以調(diao)整。
4、被修砂(sha)(sha)輪的(de)轉速是可調，被修砂(sha)(sha)輪的(de)位(wei)置(zhi)通過十字滑臺進(jin)行(xing)調整。
5、手動軸添加了圓形光柵，可以(yi)更(geng)(geng)方便更(geng)(geng)準確的調整修整砂輪的角度(du)。顯示精度(du)為0.05°。
6、CCD攝影裝置，附(fu)有15到80的(de)放大(da)倍數(shu)，可以在工作(zuo)中測量及(ji)檢驗砂輪的(de)圓弧、角度、尖角及(ji)尺寸。
7、CCD及(ji)光(guang)柵尺寸裝置(zhi)提供了(le)簡易的設定(ding)及(ji)測(ce)量(liang)砂輪的寬度(du)、位(wei)置(zhi)以(yi)及(ji)修整(zheng)中或修整(zheng)后的檢驗(yan)。測(ce)量(liang)精度(du)可(ke)以(yi)達到0.005~0.01mm
|
型號 |
MS-2 |
|
金剛石/CBN砂輪(lun)主軸錐度(du) |
HSK50E-M10*1.25 |
|
金剛(gang)石/CBN砂輪較大(da)直徑 |
φ250mm |
|
金剛石/CBN砂輪較小直徑 |
φ60mm |
|
金剛石/CBN砂輪較(jiao)大(da)厚度 |
25mm |
|
金剛石/CBN砂輪(lun)孔徑(jing) |
Φ20/31.75mm |
|
金剛石/CBN砂輪(lun)速度 |
720轉/分 |
|
金剛石(shi)/CBN砂輪電機功率 |
1100W |
|
金剛石/CBN砂(sha)輪(lun)左右行(xing)程 |
120mm |
|
金剛石/CBN砂輪前后行程 |
125mm |
|
修整(zheng)砂輪（SIC）規格 |
φ180*10*φ31.75mm |
|
修整砂(sha)輪（SIC）速度 |
10-3000轉/分 |
|
修整砂輪（SIC）左右(you)擺動次(ci)數 |
50次 |
|
修整砂輪（SIC）左右(you)擺動距離 |
0-50mm |
|
修整砂輪（SIC）電機功率(lv) |
750w |
|
左右擺動(dong)電機功率 |
15W |
|
修整砂輪角度(du)手(shou)動選擇角度(du) |
±90° |
|
CCD放大(da)倍數 |
15-80倍 |
|
電(dian)壓 |
三相 380V/50Hz |
|
長*寬*高(gao) |
1260*1450*1680mm |
|
設備毛重 |
1T |
