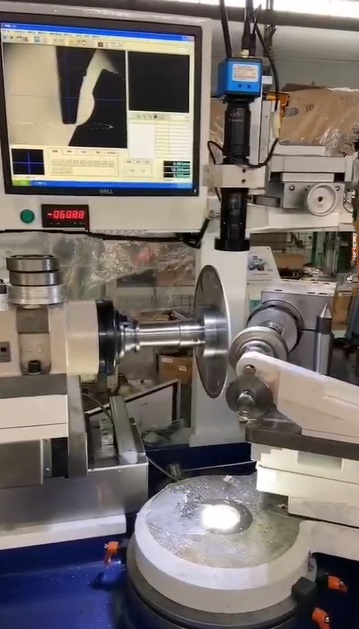

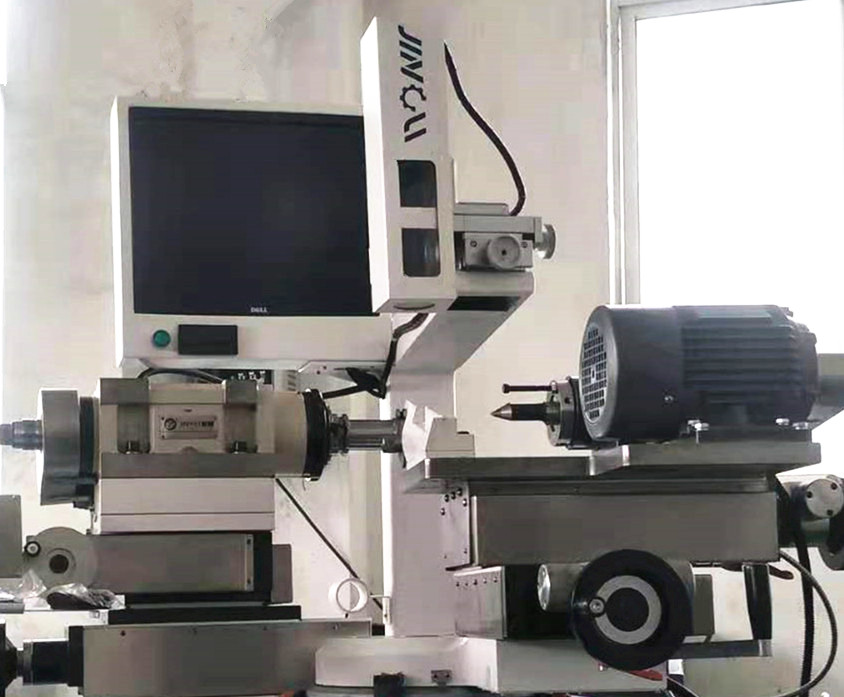

金剛石滾輪修整機DMS-B
該機床具備以下(xia)特點：
1、修(xiu)整(zheng)砂輪(lun)軸為NT40-2動力頭，增加修(xiu)整(zheng)砂輪(lun)軸的剛性。BT40內孔精度：0.005。BT40加長砂輪(lun)桿。
2、修整砂輪軸前后進刀(dao)方向加數(shu)顯尺進(jin)行精確調整。
3、四個直線進(jin)給(gei)軸換為螺(luo)距3mm精密絲(si)桿。
4、被(bei)修(xiu)滾輪(lun)的位(wei)置通(tong)過十字(zi)滑臺進給（重新設(she)計X-Y滑臺組總成(cheng)）。在滾輪十字滑(hua)臺的兩個方(fang)向加裝進給微小進(jin)給裝(zhuang)置并安裝數顯(xian)尺進行精確調(diao)整(zheng)。
5、被修(xiu)滾(gun)輪主軸為(wei)外徑(jing)100，內孔(kong)莫氏4號主軸總(zong)成。內孔(kong)精度(du)：0.003。
6、手動(dong)旋(xuan)轉(zhuan)軸安裝(zhuang)NSK高精(jing)度圓錐滾子軸承，保(bao)證轉(zhuan)臺的回轉(zhuan)精(jing)度0.005mm。同時添加(jia)了圓形編碼器。
7、被(bei)修滾輪(lun)軸(zhou)為(wei)兩(liang)頂尖(jian)形式裝夾，尾(wei)座頂尖為(wei)莫(mo)氏2號。尾(wei)座頂尖在旋轉75度時(shi)不能與修(xiu)整砂輪軸干涉(she)。
8、被修滾輪軸為兩頂尖間(jian)距120mm。精度(du)：上母(mu)線：0.005mm，側母(mu)線：0.005mm
金剛石(shi)滾輪修(xiu)整(zheng)機是利用(yong)被修砂輪(lun)和修整砂輪(lun)的材質的不(bu)同(tong)和轉速差(cha)的原理，來實現被修砂輪的形狀修整的。機器本身可以(yi)對金(jin)剛石砂輪、CBN砂輪進行簡單且(qie)高效的修整，可以(yi)修整平面、角度、以(yi)及成(cheng)型砂輪。
該機(ji)床將修整(zheng)砂輪和被修砂(sha)輪分別裝在兩(liang)組精密進給十字(zi)滑臺總成上（滾輪(lun)X-Y滑臺(tai)組總成與X’-Y’修正滑臺組總成）。并(bing)且在滾輪十字滑臺加裝進(jin)給微小進給(gei)裝置，可(ke)以(yi)對被修滾(gun)輪(lun)的位(wei)置進行精確調整。
|
型(xing)號 |
DMS-B |
|
金剛石/CBN砂輪主軸錐度 |
HSK50E-M10*1.25/客戶(hu)定制 |
|
金剛石/CBN砂輪較大直徑(jing) |
φ250mm |
|
金剛石/CBN砂輪較小(xiao)直徑 |
φ60mm |
|
金(jin)剛石/CBN砂(sha)輪較大厚度 |
25mm |
|
金剛(gang)石/CBN砂輪孔徑 |
Φ20/31.75mm |
|
金(jin)剛(gang)石/CBN砂輪速度(du) |
720轉/分 |
|
金剛(gang)石/CBN砂(sha)輪(lun)電機功率 |
1100W |
|
金(jin)剛(gang)石/CBN砂輪左右行程 |
120mm |
|
金(jin)剛石/CBN砂輪(lun)前后行程 |
125mm |
|
修(xiu)整砂輪（SIC）規格 |
φ180*10*φ31.75mm |
|
修(xiu)整砂輪（SIC）速度 |
10-3000轉/分 |
|
修整砂(sha)輪（SIC）左右擺動次(ci)數 |
50次 |
|
修整砂輪（SIC）左右擺動(dong)距離 |
0-50mm |
|
修整砂輪（SIC）電機(ji)功率 |
750w |
|
左右擺動(dong)電機功率 |
15W |
|
修整(zheng)砂輪角(jiao)度(du)手動選(xuan)擇角(jiao)度(du) |
±90° |
|
CCD放(fang)大倍(bei)數 |
15-80倍 |
|
電壓 |
三相 380V/50Hz |
|
長*寬*高 |
1260*1450*1680mm |
|
設備(bei)毛重 |
1T |
