走心式數控段差磨床
機床特性
1、CNC精密圓柱段差研磨機加裝三軸機械手裝卸料機構，利于復雜的幾何和高長徑比的刀具及模具相關零組件的研磨。
2、在線測量(探長度），可以在批量研磨加工時，保證在較長無人值守生產的精確性。
3、走心(xin)式磨床結構，使得砂輪加(jia)(jia)工(gong)擺脫從外圓面(mian)(mian)磨削量小(xiao)(xiao)，效率低的問題，以端面(mian)(mian)作(zuo)為(wei)粗加(jia)(jia)工(gong)初始面(mian)(mian)，加(jia)(jia)工(gong)量大，加(jia)(jia)工(gong)效率高，同時針對(dui)小(xiao)(xiao)直徑段差工(gong)件更具優勢。
4、粗加(jia)工軸(zhou)和精加(jia)工軸(zhou)高(gao)速旋(xuan)轉有效配(pei)合，有助于實現直徑差補控制最高(gao)水平，同時保(bao)證錐度(du)和圓柱表面優(you)異的光潔度(du)。

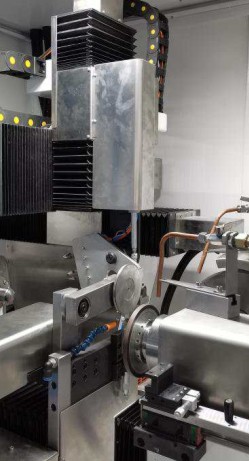

機械(xie)手裝置(zhi)
1自(zi)動(dong)上下料(liao)機械手為三(san)個伺服馬達(da)，通過(guo)精密線軌以(yi)及(ji)臺達(da)控制系統的結合，在送收(shou)料(liao)的過(guo)程中，可以(yi)高效(xiao)、精準、便捷(jie)的完成整個送收(shou)料(liao)工作過(guo)程。
2料(liao)盤(pan)裝置
備料(liao)盤(pan)及回(hui)收盤(pan)操作方便、靈活、只需(xu)拎起對準四個孔(kong)位放回(hui)即可。
3上卸(xie)料裝置：
采用兩個氣動手指氣缸(gang)、上卸產(chan)品。一個旋轉氣缸(gang)進行角度(du)調整，調整角度(du)為0-90度(du)。
4在線(xian)測(ce)量裝置
長(chang)度定位（探長(chang)度），對上料裝夾產(chan)生的誤(wu)差實(shi)時監控及(ji)補償(chang)，加工(gong)過程中有效解決了工(gong)件長(chang)短不一的問(wen)題。

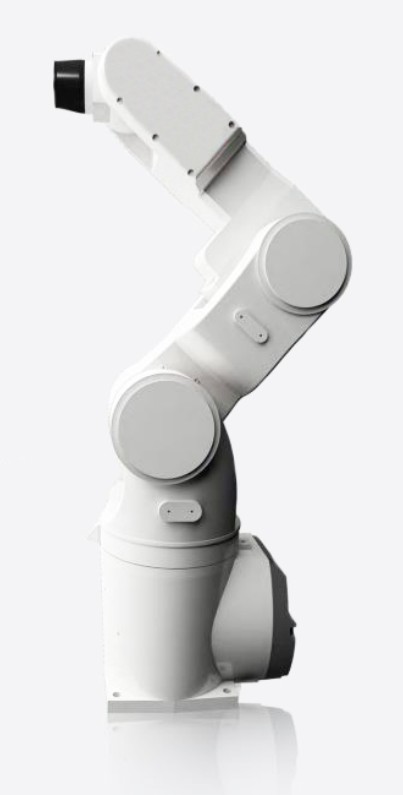

六關(guan)節機(ji)械手臂
桁架式機械自動上(shang)下料(liao)
適用范圍
切削刀具(ju)成型及臺階，沖頭，微鉆，模具(ju)銷釘(ding)及其他類似(si)零組件段差研磨。
|
型 號(hao) |
MV-200 |
|
|
研磨(mo)工件直(zhi)徑范圍 |
0.1~12.0mm |
|
|
裝夾(jia)工件(jian)直徑范圍 |
1~12mm（根據筒夾大(da)小） |
|
|
裝夾/磨(mo)削(xue)工件較大長度 (精磨砂輪外徑大(da)于φ150） |
裝夾160mm/磨(mo)削100mm |
|
|
工作頭主軸轉速(su) |
0~3000rpm |
|
|
CNC磨(mo)削(xue)軸 |
X1（粗(cu)砂(sha)輪）X2（精(jing)砂輪）Z1（工件軸）Z2（第(di)三工件軸） |
|
|
CNC自動上下料(liao)軸 |
X/Y/Z自動上下料送料站(zhan) |
|
|
Z1軸(zhou)(zhou)（工件軸(zhou)(zhou)） |
行程260mm |
|
|
Z2軸(zhou)（第二(er)工件軸(zhou)） |
行程50mm |
|
|
X1軸(zhou)（粗磨軸(zhou)） |
行程(cheng)50mm |
|
|
X2軸(zhou)（精磨軸(zhou)） |
行(xing)程50mm |
|
|
A軸（工件(jian)旋轉軸） |
1.8KW轉(zhuan)速0-3000RPM轉速(su)可(ke)調 |
|
|
粗(cu) 磨(mo) 主 軸 |
粗磨砂輪主軸(zhou)馬達 |
12KW |
|
粗磨砂輪主軸轉速(su) |
0-8000r/min（可調速） |
|
|
粗磨砂輪尺寸(cun) （外徑*寬度*內徑(jing)） |
250*4*31.75mm |
|
|
精 磨 主 軸(zhou) |
精磨(mo)砂輪(lun)主軸馬達 |
3KW |
|
精磨砂輪主軸轉速 |
0-8000r/min（10000最(zui)高(gao)轉速）（可調(diao)速） |
|
|
精磨(mo)砂輪(lun)尺寸 （外徑*寬度*內(nei)徑(jing)） |
150*3*31.75mm |
|
|
長*寬*高 |
1880*1750*2120(mm) |
|
|
重量 |
4T |
|
