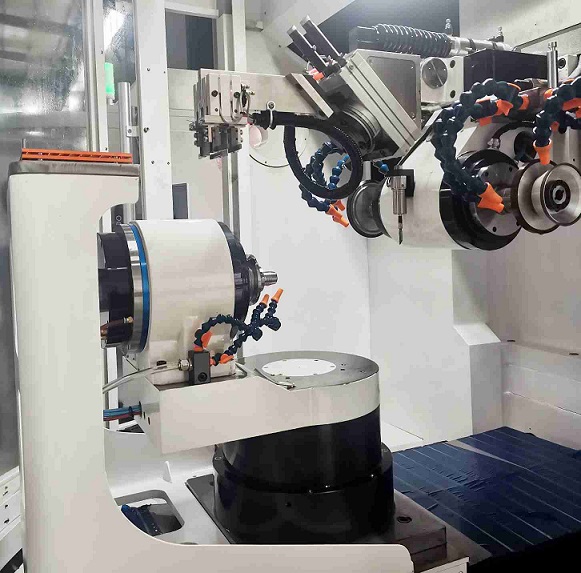

五軸數控工具(ju)磨床MG100
機床特(te)點(dian)：
1、可配(pei)用先(xian)進(jin)的(de)人機對話(hua)式數控系(xi)統，既G代碼(ma)編程，又能(neng)使(shi)用刀具軟件(jian)。系(xi)統使(shi)用安全(quan)、穩定、便捷、抗電(dian)磁干擾強。可通過以太(tai)接口、USB2.0實現CNC與PC之(zhi)間的(de)程序傳輸(shu)，以較短的(de)加工準(zhun)備時間一(yi)鍵啟(qi)動(dong)，使(shi)生(sheng)產(chan)力得以大幅度提高(gao)。
2、配有三維模擬(ni)軟(ruan)件(jian)，以(yi)對(dui)話框的方(fang)式顯示刀(dao)具加工(gong)的必要參(can)數(shu)，參(can)數(shu)輸入后進行刀(dao)具模擬(ni)可(ke)顯示刀(dao)具三維圖形(xing)及機床磨削(xue)步驟。（用(yong)不同顏色區分各(ge)個磨削(xue)步驟）利用(yong)軟(ruan)件(jian)的防撞(zhuang)功能，避免在(zai)實(shi)際加工(gong)過程中的碰撞(zhuang)現象。
3、選用(yong)相應的軟件(jian)模塊可加工各類刀(dao)具(ju)，通過探(tan)針，實現自動對(dui)(dui)工件(jian)的循(xun)環測量(liang)及對(dui)(dui)刀(dao)具(ju)磨損進行(xing)補償(chang)，即能生(sheng)產刀(dao)具(ju)又能修磨刀(dao)具(ju)。
4、重型設計，大功率(lv)，龍門式封閉式結構，剛性(xing)好，強度高、穩(wen)定性(xing)佳。
5、原(yuan)裝進口絲桿(gan)，導(dao)軌(gui)，A軸C軸及關鍵(jian)零(ling)部件(jian)，確(que)保使用(yong)精度高、靈敏度高、穩定性(xing)好。
6、旋轉軸配用成品高(gao)(gao)精(jing)度(du)DD馬達，傳動平穩、速(su)度(du)高(gao)(gao)、精(jing)度(du)高(gao)(gao)。
7、可(ke)裝頂尖和簡易支撐點，用于(yu)長刀具生產(chan)。
使用范圍：
1、加工材料：∮3-∮12mm柄徑的高速(su)鋼、硬質合金和不銹(xiu)鋼等;
2、可加工刀具(ju)類別：銑刀：圓柱(zhu)端齒銑刀、圓柱(zhu)球齒銑刀、圓柱(zhu)R銑刀、圓錐(zhui)端齒銑(xian)(xian)刀(dao)、圓錐(zhui)球齒銑(xian)(xian)刀(dao)、多刃銑(xian)(xian)刀(dao)、左(zuo)右(you)螺旋刀(dao)、焊接銑(xian)(xian)刀(dao)，非(fei)標刀(dao)，成型(xing)刀(dao)，定制刀(dao)。
3、鉆(zhan)頭、鉸刀：各(ge)類左右(you)螺(luo)旋(xuan)刃，直槽刃，標準、非標鉆(zhan)頭，鉸刀。
4、零(ling)件：產品零(ling)件中(zhong)的五(wu)軸磨削加工(gong)。
|
型號 |
MG100 |
|
X軸行程 |
600mm |
|
Y軸行(xing)程 |
350mm |
|
Z軸行(xing)程 |
200mm |
|
A軸行程 |
連續360° |
|
C軸行程(cheng) |
±180° |
|
XYZ軸(zhou)定(ding)位精度 |
0.005mm |
|
XYZ軸重復定位精度 |
0.003mm |
|
A/C軸定(ding)位精度 |
±5Arc sec |
|
A/C軸(zhou)重復定位精度 |
±2Arc sec |
|
主(zhu)軸額定功率 |
10kw |
|
主軸轉速 |
0-6000轉/每(mei)分 |
|
砂輪(lun)桿接口 |
HSK50E |
|
可安裝砂(sha)輪數 |
6-8片 |
|
較大砂輪直徑 |
Φ150mm |
|
工(gong)件刀(dao)柄(bing)錐度 |
BT50/W25 |
|
較大磨削長度 |
刃長：70mm；總長：100mm |
|
較(jiao)小工件柄徑 |
Φ3mm |
|
較大工件柄徑 |
Φ12mm |
|
較小工(gong)件刃徑 |
Φ1mm |
|
較大工件刃徑 |
Φ100mm |
|
工作氣(qi)壓 |
0.6~0.8MPa |
|
冷卻液流(liu)量 |
85L/min |
|
設備額(e)定總功率 |
20KW（三相AC380V） |
|
長*寬*高 |
2100*2200*2400mm |
|
設(she)備總質量 |
4T |
